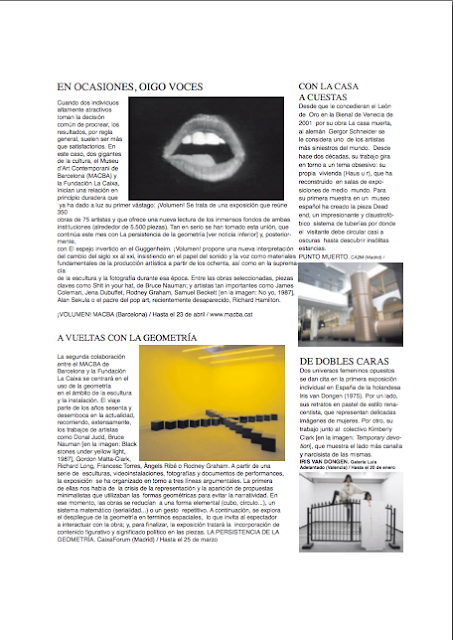

C2 - Colocación de textos e imágenes


Ejercicio de colocación de textos e imágenes. Medir con el tipómetro a que altura están las imágenes y textos y colocarlo en su lugar. Medir cuerpo e interlineado.







miércoles, 22 de febrero de 2012

El microchip





El Microchip, o también llamado circuito integrado (CI), es una pastilla o chip muy delgado en el que se encuentran una cantidad enorme de dispositivos microelectrónicos interactuados, principalmente diodos y transistores, además de componentes pasivos como resistencias o condensadores.
El primer Circuito Integrado fue desarrollado en 1958 por el Ingeniero Jack St. Clair Kilby, justo meses después de haber sido contratado por la firmaTexas Instruments.

Los elementos más comunes de los equipos electrónicos de la época eran los llamados "tubos al vacío". Las lámparas aquellas de la radio y televisión. Aquellas que calentaban como una estufa y se quemaban como una bombita.
En el verano de 1958 Jack Kilby se propuso cambiar las cosas. Entonces concibió el primer circuito electrónico cuyos componentes, tanto los activos como los pasivos, estuviesen dispuestos en un solo pedazo de material, semiconductor, que ocupaba la mitad de espacio de un clip para sujetar papeles.

El 12 de Septiembre de 1958, el invento de Jack Kilby se probó con éxito. El circuito estaba fabricado sobre una pastilla cuadrada de germanio, un elemento químico metálico y cristalino, que medía seis milímetros por lado y contenía apenas un transistor, tres resistencias y un condensador.
El éxito de Kilby supuso la entrada del mundo en la microelectrónica, además de millones de doláres en regalías para la empresa que daba trabajo a Kilby. El aspecto del circuito integrado era tan nimio, que se ganó el apodo inglés que se le da a las astillas, las briznas, los pedacitos de algo: chip.
En el año 2000 Jack Kilby fue galardonado con el Premio Nobel de Físicapor la contribución de su invento al desarrollo de la tecnología de la información.
Los circuitos integrados fueron posibles gracias a descubrimientos experimentales que demostraron que los semiconductores puede realizar las funciones de los tubos vacíos. La integración de grandes cantidades de diminutos transistores en pequeños chips fue un enorme avance sobre la ensamblaje manual de los tubos de vacío (válvulas) y circuitos utilizando componentes discretos.

La capacidad de producción masiva de circuitos integrados, confiabilidad y facilidad de agregarles complejidad, impuso la estandarización de los circuitos integrados en lugar de diseños utilizando transistores que pronto dejaron obsoletas a las válvulas o tubos de vacío.
Existen dos ventajas principales de los circuitos integrados sobre los circuitos convencionales: coste y rendimiento. El bajo coste es debido a que los chips, con todos sus componentes, son impresos como una sola pieza por fotolitografía y no construidos por transistores de a uno por vez.

Algunos de los circuitos integrados más avanzados son losmicroprocesadores, que son usados en múltiples artefactos, desdecomputadoras hasta electrodomésticos, pasando por los teléfonos móviles.

Los chips de memorias digitales son otra familia de circuitos integrados que son de importancia crucial para la moderna sociedad de la información.

Mientras el costo del diseño y desarrollo de un cirtuido integrado complejo esbastante alto, cuando se reparte entre millones de unidades de producción el costo individual por lo general se reduce al mínimo.

La eficiencia de los circuitos integrados es alto debido a que el pequeño tamaño de los chips permite cortas conexiones que posibilitan la utilización de lógica de bajo consumo (como es el caso de CMOS) en altas velocidades de conmutación.

Las estructuras de los microchips se volvieron más y más pequeñas.

Los fabricantes tuvieron éxito al duplicar el número de transistores en un chip cada 18 meses, tal como lo predijo la ley de Moore. Sin embargo, a medida que los tamaños se han reducido a escalas de átomos, los fabricantes se están acercando cada vez más a los límites de la miniaturización.
Ha llegado el tiempo de probar acercamientos completamente nuevos. Para ésto, los investigadores están actualmente buscando soluciones tales como el uso de pequeños "mini tubos de carbón", los cuales esperan utilizar en los microchips del futuro.

Tan sólo ha pasado medio siglo desde el inicio de su desarrollo y ya se han vuelto ubicuos. De hecho, muchos académicos creen que la revolución digital impulsada por los circuitos integrados es una de los sucesos más destacados de la historia de la humanidad.
Existen tres tipos de circuitos integrados:




  • Circuito monolítico: La palabra monolítico viene del griego y significa "una piedra". La palabra es apropiada porque los componentes son parte de un chip. El Circuito monolítico es el tipo más común de circuito integrado. Ya que desde su intervención los fabricantes han estado produciendo loscircuitos integrados monolíticos para llevar a cabo todo tipo de funciones. Los tipos comercialmente disponibles se pueden utilizar comoamplificadores, reguladores de voltaje, conmutadores, receptores de AM, circuito de televisión y circuitos de computadoras. Pero tienen limitantes de potencia. Ya que la mayoría de ellos son del tamaño de un transistor discreto de señal pequeña, generalmente tiene un índice de máxima potencia menor que 1 W. Están fabricados en un solo monocristal, habitualmente de silicio, pero también existen en germanio, arseniuro de galio, silicio-germanio, etc.






  • Circuito híbrido de capa fina: Son muy similares a los circuitos monolíticos, pero, además, contienen componentes difíciles de fabricar con tecnología monolítica. Muchos conversores A/D y conversores D/A se fabricaron en tecnología híbrida hasta que progresos en la tecnología permitieron fabricar resistencias precisas.






  • Circuito híbrido de capa gruesa: Se apartan bastante de los circuitos monolíticos. De hecho suelen contener circuitos monolíticos sin cápsula (dices), transistores, diodos, etc, sobre un sustrato dieléctrico, interconectados con pistas conductoras. Las resistencias se depositan porserigrafía y se ajustan haciéndoles cortes con láser. Todo ello se encapsula, tanto en cápsulas plásticas como metálicas, dependiendo de la disipación de potencia que necesiten. En muchos casos, la cápsula no está "moldeada", sino que simplemente consiste en una resina epoxi que protege el circuito. En el mercado se encuentran circuitos híbridos para módulos de RF, fuentes de alimentación, circuitos de encendido para automóvil, etc.



  • Clasificación de los Circuitos Integrados:

    Atendiendo al nivel de integración - número de componentes - los circuitos integrados se clasifican en:




  • SSI (Small Scale Integration) pequeño nivel: inferior a 12






  • MSI (Medium Scale Integration) medio: 12 a 99






  • LSI (Large Scale Integration) grande: 100 a 9999






  • VLSI (Very Large Scale Integration) muy grande: 10 000 a 99 999






  • ULSI (Ultra Large Scale Integration) ultra grande: igual o superior a 100 000



  • En cuanto a las funciones integradas, existen dos clasificaciones fundamentales de circuitos integrados (CI): los análogos y los digitales.




  • Circuitos integrados analógicos: Pueden constar desde simples transistores encapsulados juntos, sin unión entre ellos, hasta dispositivos completos como amplificadores, osciladores o incluso receptores de radiocompletos.






  • Circuitos integrados digitales: Pueden ser desde básicas puertas lógicas(Y, O, NO) hasta los más complicados microprocesadores.
    Éstos son diseñados y fabricados para cumplir una función específica dentro de un sistema. En general, la fabricación de los circuitos integrales es compleja ya que tienen una alta integración de componentes en un espacio muy reducido de forma que llegan a ser microscópicos. Sin embargo, permiten grandes simplificaciones con respecto los antiguos circuitos, además de un montaje más rápido.



  • Limitaciones de los circuitos integrados:

    Existen ciertos límites físicos y económicos al desarrollo de los circuitos integrados. Son barreras que se van alejando al mejorar la tecnología, pero no desaparecen. Las principales son:

    Disipación de potencia-Evacuación del calor

    Los circuitos eléctricos disipan potencia. Cuando el número de componentes integrados en un volumen dado crece, las exigencias en cuanto a disipación de esta potencia, también crecen, calentando el sustrato y degradando el comportamiento del dispositivo. Además, en muchos casos es un comportamiento regenerativo, de modo que cuanto mayor sea la temperatura, más calor producen, fenómeno que se suele llamar"embalamiento térmico" y, que si no se evita, llega a destruir el dispositivo. Los amplificadores de audio y los reguladores de tensión son proclives a este fenómeno, por lo que suelen incorporar "protecciones térmicas".

    Los circuitos de potencia, evidentemente, son los que más energía deben disipar. Para ello su cápsula contiene partes metálicas, en contacto con la parte inferior del chip, que sirven de conducto térmico para transferir el calor del chip al disipador o al ambiente. La reducción de resistividad térmica de este conducto, así como de las nuevas cápsulas de compuestos de silicona, permiten mayores disipaciones con cápsulas más pequeñas.
    Los circuitos digitales resuelven el problema reduciendo la tensión de alimentación y utilizando tecnologías de bajo consumo, como cmos. Aun así en los circuitos con más densidad de integración y elevadas velocidades, la disipación es uno de los mayores problemas, llegándose a utilizar experimentalmente ciertos tipos de criostatos. Precisamente la alta resistividad térmica del arseniuro de galio es su talón de Aquiles para realizar circuitos digitales con él.
    Capacidades y autoinducciones parásitas

    Este efecto se refiere principalmente a las conexiones eléctricas entre el chip, la cápsula y el circuito donde va montada, limitando su frecuencia de funcionamiento. Con pastillas más pequeñas se reduce la capacidad y la autoinducción de ellas. En los circuitos digitales excitadores de buses, generadores de reloj, etc, es importante mantener la impedancia de las líneas y, todavía más, en los circuitos de radio y de microondas.

    Límites en los componentes

    Los componentes disponibles para integrar tienen ciertas limitaciones, que difieren de las de sus contrapartidas discretas.





  • Resistencias. Son indeseables por necesitar una gran cantidad de superficie. Por ello sólo se usan valores reducidos y, en tecnologías mos, se eliminan casi totalmente.






  • Condensadores. Sólo son posibles valores muy reducidos y a costa de mucha superficie. Como ejemplo, en el amplificador operacional uA741, el condensador de estabilización viene a ocupar un cuarto del chip.






  • Bobinas. Sólo se usan en circuitos de radiofrecuencia, siendo híbridos muchas veces. En general no se integran.
    Densidad de integración
    Durante el proceso de fabricación de los circuitos integrados se van acumulando los defectos, de modo que cierto número de componentes del circuito final no funcionan correctamente. Cuando el chip integra un número mayor de componentes, estos componentes defectuosos disminuyen la proporción de chips funcionales. Es por ello que en circuitos de memorias, por ejemplo, donde existen millones de transistores, se fabrican más de los necesarios, de manera que se puede variar la interconexión final para obtener la organización especificada
